Montage Garmin 276C på RX version 2.0

Post by Andreas »

Hallå ute i stugorna små.

Som jag skrev i en annan tråd skulle jag göra om mitt GPS fäste.
Man har ju liksom tid för det nu innan snön kommer... :)

Bilderna förklarar not sig själv...
Bilder med vadderingen kommer senare

Edit: Adderat skalenlig layout på Alu-plåten
Attachments
Monteringsplatta.pdf
(52.6 KiB) Downloaded 320 times
Övre delen av originalfästet fastbultat på alu-plåten
Övre delen av originalfästet fastbultat på alu-plåten
Monterat fäste.jpg (52.96 KiB) Viewed 8722 times
Alu-plåten fastbultad med mutter under och ovan plattan.
Alu-plåten fastbultad med mutter under och ovan plattan.
Monterad platta.jpg (44.02 KiB) Viewed 8722 times

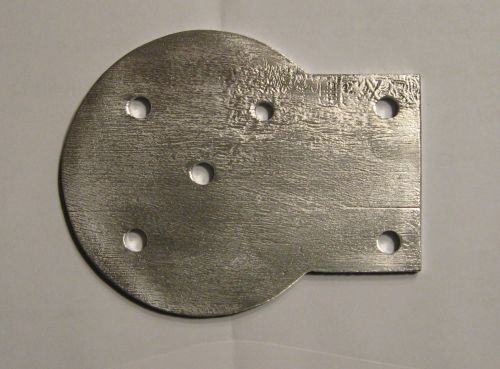

Alu-plattan utskuren enl. mall
Alu-plattan utskuren enl. mall
70mm långa gängstänger fastsvetsade på originalultarna till styret
70mm långa gängstänger fastsvetsade på originalultarna till styret
Last edited by Andreas on 23 October 2008, 12:39, edited 4 times in total.
Andreas Nordlund - System developer - Develops with many tools, but mostly using the keyboard.
---
Yamaha RX-Warrior -06 (fullsmeckad med Öhlinare)
Top
User avatar
StaLin
Ledjägare
Ledjägare
Posts: 68
Joined: 2 January 2007, 12:16
Location: Kallax - Luleå

Fint!

Post by StaLin »

Ah, vely nice som japanerna skulle säga.
Denna lösning tål att tänka på.
Polaris XLT SKS -95 (gamla Bettan)
Har följande Garminar:
GPSMAP 276c (skoter/båt)
eTrex Vista (skoter)
Nüvi 250w (bil)
Astro 220 (hund)
Har man inte kört fast har man inte kört skoter
Top
User avatar
Andreas
Site Admin!
Site Admin!
Posts: 372
Joined: 13 April 2006, 21:06
Location: Kalix
Contact:
Contact Andreas

Post by Andreas »

Tillägg: Det nedre handtaget är inte till mig utan till kidsen och där har jag skruvat ihop en 2-läges handtagsvärmare. Varför skall bara jag få ha varma händer när barnen är känsligare...? :)

Se: viewtopic.php?p=2644
Andreas Nordlund - System developer - Develops with many tools, but mostly using the keyboard.
---
Yamaha RX-Warrior -06 (fullsmeckad med Öhlinare)
Top
User avatar
ranchn
Ledjägare
Ledjägare
Posts: 332
Joined: 5 November 2006, 20:05
Location: Hällnäs

Post by ranchn »

Andreas. jag hoppats du menar 70mm och inte 70cm som du har skrivit i kommentaren till din fösta bild. Där du visar att du har svetsat fast en gängstång på styrets originalbult.

Men det kanske är så at du endast står och kör och därför måset ha gps:en så högt upp. :wink:

Är det vanlig M5 du har använt?
Mvh ranchn
Top
User avatar
Andreas
Site Admin!
Site Admin!
Posts: 372
Joined: 13 April 2006, 21:06
Location: Kalix
Contact:
Contact Andreas

Post by Andreas »

ranchn wrote:Andreas. jag hoppats du menar 70mm och inte 70cm som du har skrivit i kommentaren till din fösta bild. Där du visar att du har svetsat fast en gängstång på styrets originalbult.

Men det kanske är så at du endast står och kör och därför måset ha gps:en så högt upp. :wink:

Är det vanlig M5 du har använt?
Hoppsan. (Men jag är lång, så det kanske inte hade vart fel med 70cm)...

(fixat nu).... :)

Jo, jag har använt m5 gängstång i hederligt "blötjärn"
Andreas Nordlund - System developer - Develops with many tools, but mostly using the keyboard.
---
Yamaha RX-Warrior -06 (fullsmeckad med Öhlinare)
Top
User avatar
Mikael
Moderator
Moderator
Posts: 5519
Joined: 13 April 2006, 21:17
Location: Kalix
Contact:
Contact Mikael

Post by Mikael »

En hederlig M5x70 borde också fungera.
Kanske lättare att få i linje med M8an om man använder en bult istället för gängstång.
/Mikael Nordlund - KartMan
Yamaha Apex X-TX MCX290 -11
Yamaha RX Warrior -04
Top
User avatar
ranchn
Ledjägare
Ledjägare
Posts: 332
Joined: 5 November 2006, 20:05
Location: Hällnäs

Post by ranchn »

Förstod nästan att det skulle vara mm. Kunde bara inte låta bli.

Det blir nog bultar i stället för gängstång för min del. (dom liksom står av sig själv när man ska svetsa)
Tjocklek på plattan? 2-3mm?
Jo en sak till. Är det någon speciell anleding att plattan är "dödskalleformad" eller är det endast av estetiska skäl?
Mvh ranchn
Top
User avatar
Andreas
Site Admin!
Site Admin!
Posts: 372
Joined: 13 April 2006, 21:06
Location: Kalix
Contact:
Contact Andreas

Post by Andreas »

Döskalleformad. Nä, bara estetisk. Ringen som är utsågad ligger någon millimeter utanför ringen på GPS'en. Det är enkelt när man leker med SketchUp...

Jag lade en distansmutter mellan gps'en och plattan så den inte bryts. Det kan bli besvärligt att snäppa fast den annars.
Andreas Nordlund - System developer - Develops with many tools, but mostly using the keyboard.
---
Yamaha RX-Warrior -06 (fullsmeckad med Öhlinare)
Top
User avatar
ranchn
Ledjägare
Ledjägare
Posts: 332
Joined: 5 November 2006, 20:05
Location: Hällnäs

Re: Montage Garmin 276C på RX version 2.0

Post by ranchn »

Andreas. Jag har laddat hem ritningen för montageplattan, men det är lögn för mig att göra en utskrift i skala 1:1 (100%). Kan endast skriva ut bilden nedskalad till 94%. Mailade filen till mitt jobb och min sambos jobb. Men ingen av oss kunde skriva ut bilden i 100%. Det går ej att ända procenten acrobat reader.
...?
Mvh ranchn
Top
User avatar
Andreas
Site Admin!
Site Admin!
Posts: 372
Joined: 13 April 2006, 21:06
Location: Kalix
Contact:
Contact Andreas

Re: Montage Garmin 276C på RX version 2.0

Post by Andreas »

Får du inte upp en skrivar inställning när du väljer skriv ut från menyn (Klicka inte på printerknappen)

Du skall välja "ingen sidskalning", och sedan skriva ut.
Attachments
Ingen sidskalning
Ingen sidskalning
Andreas Nordlund - System developer - Develops with many tools, but mostly using the keyboard.
---
Yamaha RX-Warrior -06 (fullsmeckad med Öhlinare)
Top
User avatar
ranchn
Ledjägare
Ledjägare
Posts: 332
Joined: 5 November 2006, 20:05
Location: Hällnäs

Re: Montage Garmin 276C på RX version 2.0

Post by ranchn »

Tror både jag och sambon på hennes job kommer att gå bet.
Vi sitter både på en klienter och jobbar via Citrix. De fleste menyerna är bortbantade för snabb trafik.
Jag får nog rita för hand. Men tack ändå.
Mvh ranchn
Top
User avatar
Andreas
Site Admin!
Site Admin!
Posts: 372
Joined: 13 April 2006, 21:06
Location: Kalix
Contact:
Contact Andreas

Re: Montage Garmin 276C på RX version 2.0

Post by Andreas »

Knata över till grannen med en usb sticka... :)
Andreas Nordlund - System developer - Develops with many tools, but mostly using the keyboard.
---
Yamaha RX-Warrior -06 (fullsmeckad med Öhlinare)
Top
User avatar
ranchn
Ledjägare
Ledjägare
Posts: 332
Joined: 5 November 2006, 20:05
Location: Hällnäs

Re: Montage Garmin 276C på RX version 2.0

Post by ranchn »

Andreas wrote:Knata över till grannen med en usb sticka... :)

Vicken ide :idea:
Mvh ranchn
Top
User avatar
ranchn
Ledjägare
Ledjägare
Posts: 332
Joined: 5 November 2006, 20:05
Location: Hällnäs

Re: Montage Garmin 276C på RX version 2.0

Post by ranchn »

Fixat! Tack för idén ang. usb-sticka
ranchn wrote:
Andreas wrote:Knata över till grannen med en usb sticka... :)

Vicken ide :idea:
Mvh ranchn
